Narzędzia dynamometryczne
Do produkcji zastosowano stal o najwyższej jakości, najnowocześniejsze maszyny i procesy wytwarzania bezpieczne dla środowiska Eksperci GEDORE zajmujący się narzędziami zapewniają staranne wykonanie oraz stały rozwój technologiczny. Dokładne przestrzeganie ostrych reżimów kontroli i pomiarów jest oznaką najwyższej jakości produktu. Duży wybór mechanicznych i elektronicznych kluczy dynamometrycznych, przyrządów kontrolnych, wzmacniaczy momentu obrotowego oraz akcesoriów. Do nabycia osobno lub w praktycznych zestawach. Profesjonalny pakiet serwisowy aż do projektowania narzędzi specjalnych zgodnie z potrzebami klienta.
Wszystkie części stosowane w procesie produkcji - od stali do najmniejszej sprężyny - są sprawdzane, wszystkie procesy produkcyjne lub każda operacja technologiczna są poddawane ostrej kontroli jakościowej. Po montażu, regulacji i wzorcowaniu narzędzia dynamometryczne są sprawdzane podczas kontroli ostatecznej ze szczególnym zwróceniem uwagi na ich dokładność, otrzymują numer seryjny (stanowiący jednoznaczną identyfikację produktu) oraz certyfikat kontroli zakładowej zgodnie z obowiązującą normą DIN EN ISO. W regularnie przeprowadzanych testach na trwałe obciążenie sprawdzana jest jakość powtarzalnej dokładności oraz okres użytkowania. Pozyskane tutaj informacje zostają wykorzystywane bezpośrednio w optymalizacji procesu produkcyjnego.

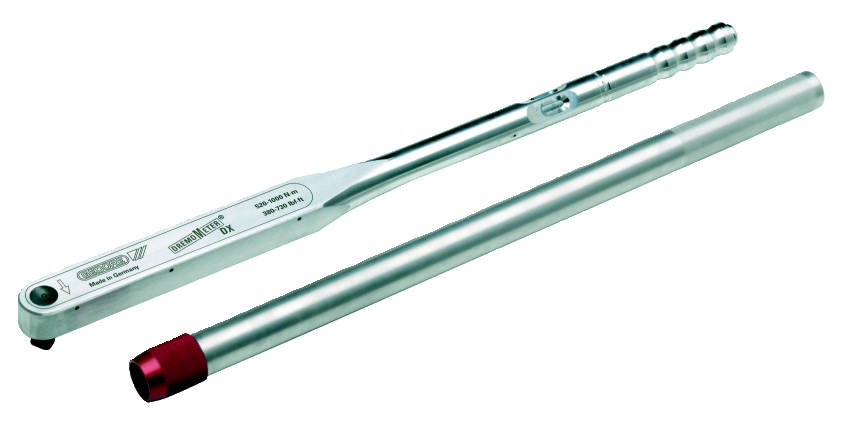

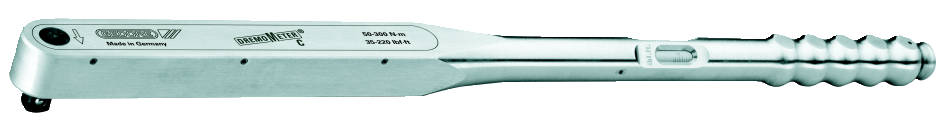

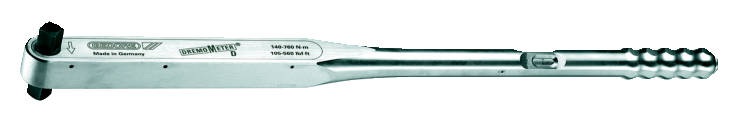

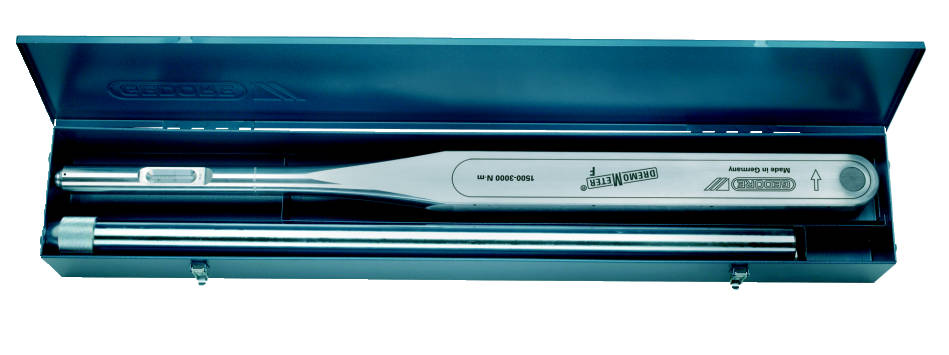

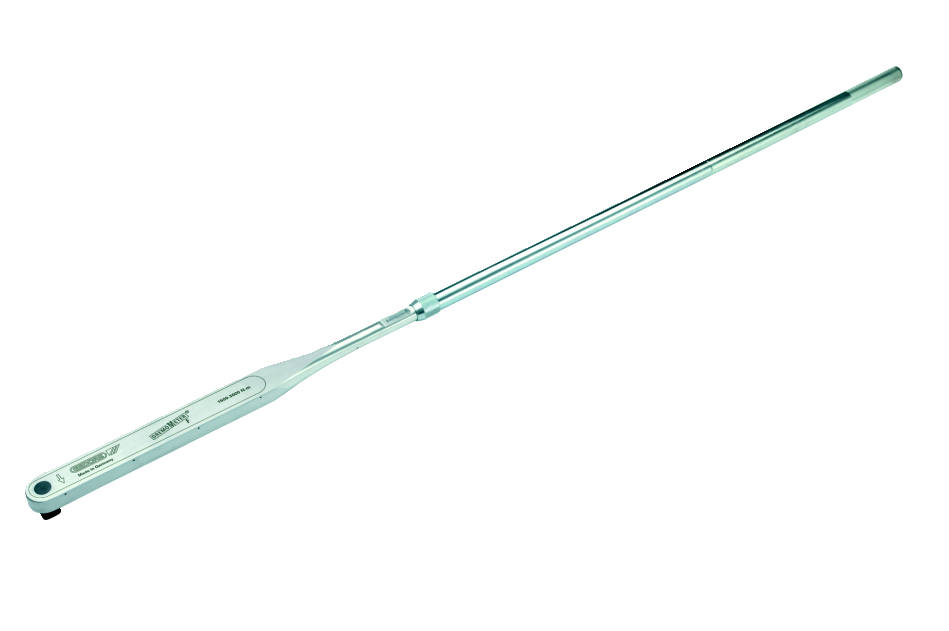

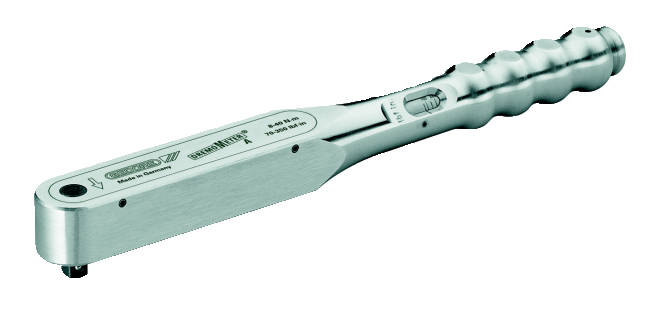

Klucze dynamometryczne DREMOMETER AM - F 6-3000 N.m
Zastosowanie:- Kontrolowane dociąganie śruby w zakresie 6 - 3000 N.m
- Zastosowanie w prawie każdej dziedzinie produkcji przemysłowej
Wykonanie:- Z certyfikatem według DIN EN ISO 6789:2003, w odniesieniu do spójności
- pomiarowej norm krajowych we własnym laboratorium DKD
- Automatyczne krótkie wyzwalanie z odczuwalnym i słyszalnym sygnałem
- Podwójna skala (oprócz typów E-F) z odpowiednią podziałką (patrz tabela)
- Typ B, BC, C z przyciskiem wyzwalania blokady nasadki
- Typ BCK ze zintegrowaną funkcją grzechotki
Zalety techniczne/działanie:- Sklasyfikowany według DIN EN ISO 6789:2003 Typ II Klasa A, z certyfikatem fabrycznym.
- Dokładność wyzwalania: +/- 3% od wartości nastawionej na skali. Wymogi zawarte w normie
- (+/- 4%) są spełnione w nadmiarze.
- Lekki i mocny (korpus wykonany ze stopu aluminium), bardzo przydatny w warsztacie
- Nie występuje przesunięcie wartości oraz wpływ na dokładność przy oburęcznej pracy
- lub działaniu poza uchwytem (jak w tradycyjnych kluczach dynamometrycznych).
- Zarówno czworokąt napędowy, jak i punkt obrotu leżą w jednej osi, co zapewnia wysokie
- bezpieczeństwo zastosowania oraz zmniejszenie obciążenia fizycznego użytkownika.
- Ekstremalnie małe zużycie dzięki zmniejszeniu sił w jedynym w swoim rodzaju
- mechanizmie dźwigni
- Łańcuch dźwigni kuty w kuźni należącej do producenta
- Najwyższa precyzja także przy długotrwałej pracy w trudnych warunkach
- Długi okres użytkowania i wysoka żywotność
- Prosta obsługa - szybkie i pewne dociąganie z momentem obrotowym
- Przyjemne nastawianie za pomocą ładnego w kształcie pokrętła przestawnego na końcówce
- uchwytu, którego nie można zagubić
- Pojedynczy i podwójny czworokąt do kontrolowanego dociągania w prawo lub ewentualnie w obie strony.
Grzechotki nasadowe DREMOMETER
Zastosowanie:- W zestawieniu z DREMOMETER (typ MINI - E)
- do kontrolowanego dociągania śrub
Wykonanie:- niewielkim skoku, mocne grzechotki nasadzane
- Z napędem poprzez czworokąt 1/4", 3/8", 1/2", 3/4" lub 1"
- Modele prawobieżne (Nr 754-00 do -06)
- Modele lewobieżne (Nr 754-11 do -16)
- Wykonane ze stali chromo-wanadowej
Zakres dostawy:- Grzechotka nasadzana
- Pojedynczo, w woreczku z tworzywa
DREMOMETRY w zestawach z nasadkami

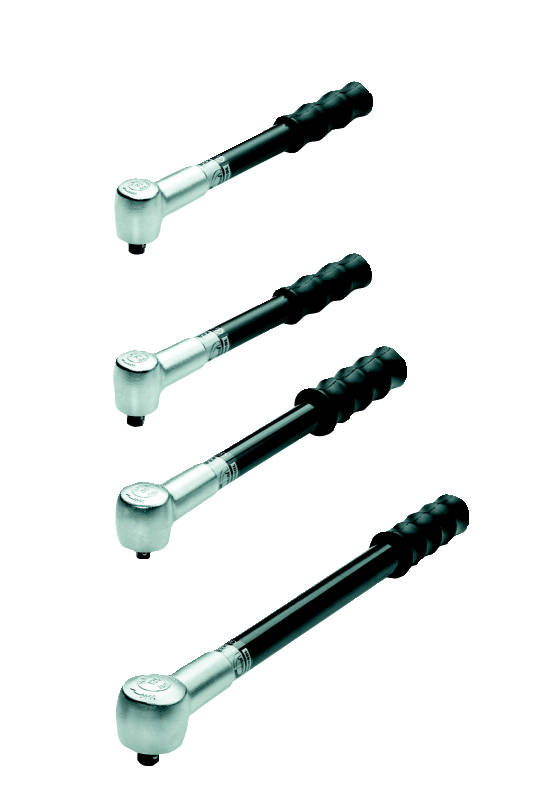

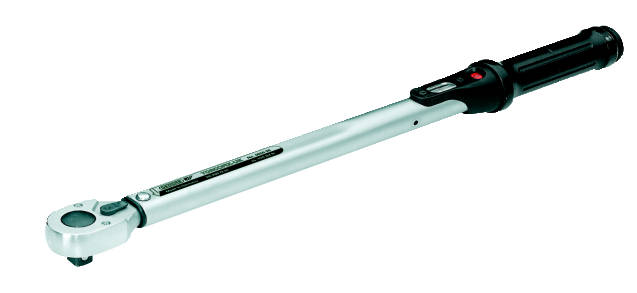

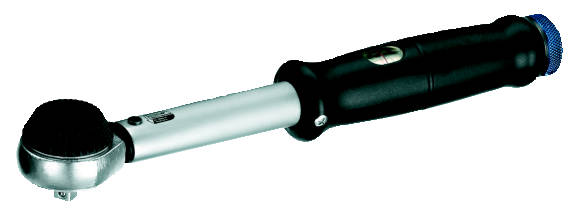

Klucze dynamometryczne TORCOFIX K / UK / K US 1-850 N.m / 10 lbf.in - 630 lbf.ft
Zastosowanie:- Kontrolowane dociąganie śrub w popularnych zakresach 1 - 850 N.m / 10 lbf.in - 630 lbf.ft
- Zastosowanie w prawie każdej dziedzinie produkcji przemysłowej
Wykonanie:- Sklasyfikowany według DIN EN ISO 6789:2003 Typ II Klasa A, z certyfikatem fabrycznym. Dokładność
- wyzwalania: +/- 3% od wartości nastawionej na skali. Wymogi zawarte w normie (+/- 4%) są spełnione w nadmiarze.
- Nastawiany klucz dynamometryczny z napędem czworokątem i zintegrowaną funkcją grzechotki
- Do kontrolowanego dociągania w prawo i w lewo (typ K, US), typ UK (5550) tylko do kontrolowanego dociągania w prawo
- Czworokąt 1/4", 3/8", 1/2" przełączalny za pomocą przycisku grzybkowego z zabezpieczeniem kulkowym
- według DIN 3120 - A 6,3, A 10 lub A 12,5, podobny do ISO 1174
- Z czworokątem przelotowym 3/4" z zabezpieczeniem kołkowym (od modelu nr 4550-40)
- Z certyfikatem według DIN EN ISO 6789, odniesionym poprzez własne laboratorium DKD do wzorców krajowych
- System odbicia progowego generuje odczuwalny i słyszalny sygnał wyzwolenia
- Mocna konstrukcja z rur stalowych chromowanych na jedwabisty mat, z chromowaną grzechotką oraz częściami z tworzywa sztucznego o wysokiej jakości
- Podwójna skala N.m oraz lbf.in / lbf.ft z wziernikiem z efektem lupy
- Lupa z minimalizacją błędu paralaksy umożliwia wysoką pewność przy nastawianiu żądanej wartości momentu obrotowego
- Dodatkowa skala mikrometryczna do nastawienia wartości pośrednich
- Ergonomicznie ukształtowany, poręczny, czarny uchwyt z tworzywa sztucznego
- Rękojeść z nacięciem w środku uchwytu stanowiącym pomoc przy wzorcowaniu
- TORCOFIX K US (6550 - 6551) - wersja z jednostkami anglo-amerykańskimi

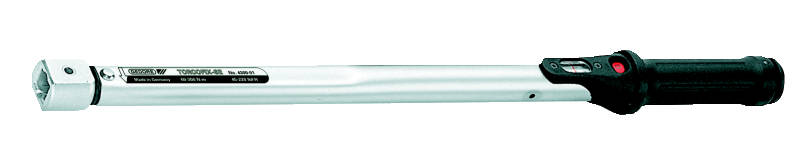

Klucze dynamometryczne TORCOFIX Z 2-850 N.m / 1,5-630 lbf.ft
Zastosowanie:- Kontrolowane dociąganie śrub w popularnych zakresach 2 - 750 N.m / 1,5 - 550 lbf.ft
- Zastosowanie w prawie każdej dziedzinie produkcji przemysłowej
Wykonanie:- Sklasyfikowany według DIN EN ISO 6789:2003 Typ II Klasa A, z certyfikatem fabrycznym. Dokładność wyzwalania: +/- 3% od wartości nastawionej na skali.
- Wymogi zawarte w normie (+/- 4%) są spełnione w nadmiarze.
- Przestawiany klucz dynamometryczny z zamocowaniem czopowym
- Do kontrolowanego dokręcania w prawo i lewo
- Z certyfikatem według DIN EN ISO 6789, odniesionym poprzez własne laboratorium DKD do wzorców krajowych
- System odbicia progowego generuje odczuwalny i słyszalny sygnał wyzwolenia
- Mocna konstrukcja z rur stalowych chromowanych na jedwabisty mat oraz częściami z tworzywa sztucznego o wysokiej jakości
- Podwójna skala N.m oraz lbf.ft z wziernikiem z efektem lupy
- Lupa z minimalizacją błędu paralaksy umożliwia wysoką pewność przy nastawianiu żądanej wartości momentu obrotowego
- Dodatkowa skala mikrometryczna do nastawienia wartości pośrednich
- Ergonomicznie ukształtowany, poręczny, czarny uchwyt z tworzywa sztucznego
- Rękojeść z nacięciem w środku uchwytu stanowiącym pomoc przy wzorcowaniu
- Przesunięcie średnicowe wzorcowany fabrycznie: 32 mm (16) lub 56 mm (22)
- Stosowanie tylko z narzędziami nasadzanymi z jednakowym przesunięciem średnicowym - w przeciwnym razie może dojść do przesunięć wartości.
- W zależności od zastosowania narzędzie może pracować od przodu (np. wtykowy klucz szczękowy) lub z boku (grzechotka dwukierunkowa i klucz nasadkowy)

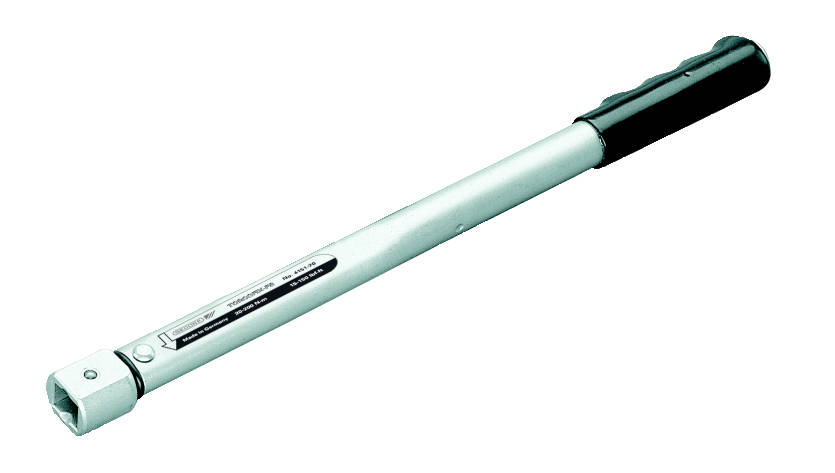

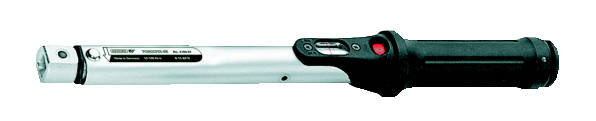

Klucze dynamometryczne TORCOFIX SE 2-400 N.m / 1,5-300 lbf.ft
Zastosowanie:- Kontrolowane dociąganie śrub w popularnych zakresach 2 - 400 N.m / 1,5 - 300 lbf.ft
- Zastosowanie w prawie każdej dziedzinie produkcji przemysłowej
Wykonanie:- Sklasyfikowany według DIN EN ISO 6789:2003 Typ II Klasa A, z certyfikatem fabrycznym. Dokładność wyzwalania:
- +/- 3% od wartości nastawionej na skali. Wymogi zawarte w normie (+/- 4%) są spełnione w nadmiarze.
- Przestawiany klucz dynamometryczny z zamocowaniem prostokątnym
- Do kontrolowanego dokręcania w prawo i lewo
- Z certyfikatem według DIN EN ISO 6789, odniesionym poprzez własne laboratorium DKD do wzorców krajowych
- System odbicia progowego generuje odczuwalny i słyszalny sygnał wyzwolenia
- Mocna konstrukcja z rur stalowych chromowanych na jedwabisty mat oraz częściami z tworzywa sztucznego o wysokiej jakości
- Podwójna skala N.m oraz lbf.ft z wziernikiem z efektem lupy. Lupa z minimalizacją błędu paralaksy umożliwia wysoką pewność przy nastawianiu żądanej wartości momentu obrotowego
- Dodatkowa skala mikrometryczna do nastawienia wartości pośrednich
- Ergonomicznie ukształtowany, poręczny, czarny uchwyt z tworzywa sztucznego
- Rękojeść z nacięciem w środku uchwytu stanowiącym pomoc przy wzorcowaniu
- Przesunięcie średnicowe wzorcowany fabrycznie: 17,5 mm (9x12) lub 25 mm (14x18)
- Stosowanie tylko z narzędziami nasadzanymi z jednakowym przesunięciem średnicowym - w przeciwnym razie może dojść do przesunięć wartości.
- W zależności od zastosowania narzędzie może pracować od przodu (np. wtykowy klucz szczękowy) lub z boku (grzechotka dwukierunkowa i klucz nasadkowy)

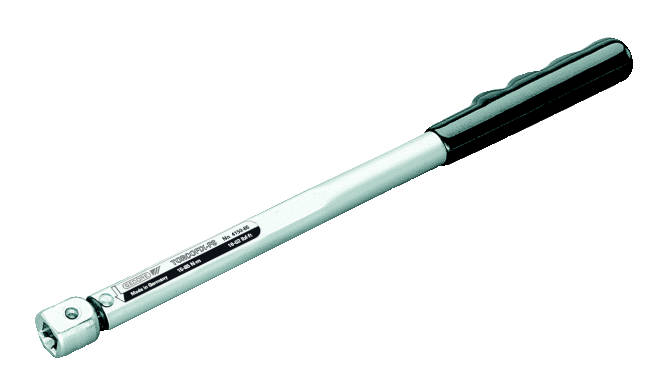

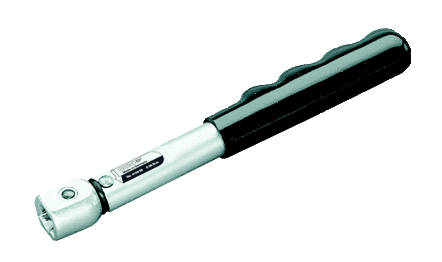

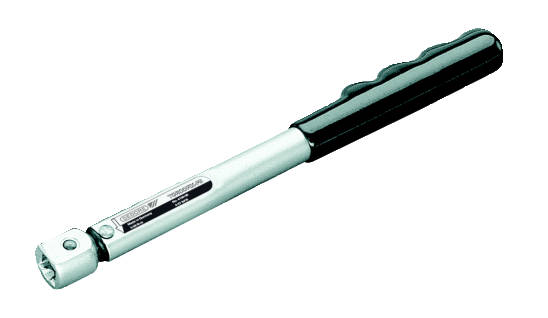

Klucze dynamometryczne do stałej nastawy TORCOFIX FS 2-200 N.m
Zastosowanie:- Kontrolowane dociąganie śruby w popularnych zakresach 2 - 200 N.m bez skali
- Zastosowanie w prawie każdej dziedzinie seryjnej produkcji przemysłowej
Wykonanie:- Sklasyfikowany według DIN EN ISO 6789:2003 Typ II Klasa B, z certyfikatem fabrycznym. Dokładność wyzwalania: +/- 3% od wartości nastawionej na skali. Wymogi zawarte w normie (+/- 4%) są spełnione w nadmiarze.
- Ustawiony na stałe klucz dynamometryczny z zamocowaniem prostokątnym
- Do kontrolowanego dokręcania w prawo i lewo
- Z certyfikatem według DIN EN ISO 6789, odniesionym poprzez własne laboratorium DKD do wzorców krajowych
- System odbicia progowego generuje odczuwalny i słyszalny sygnał wyzwolenia
- Mocna konstrukcja z rur stalowych chromowanych na jedwabisty mat
- Przesunięcie średnicowe wzorcowany fabrycznie: 17,5 mm (9x12) lub 25 mm (14x18)
- Stosowanie tylko z narzędziami nasadzanymi z jednakowym przesunięciem średnicowym - w przeciwnym razie może dojść do przesunięć wartości.
- W zależności od zastosowania narzędzie może pracować od przodu (np. wtykowy
- klucz szczękowy) lub z boku (grzechotka dwukierunkowa i klucz nasadkowy)
- Jeżeli zamawiany klucz ma być nastawiony na konkretną wartość, prosimy podać przy

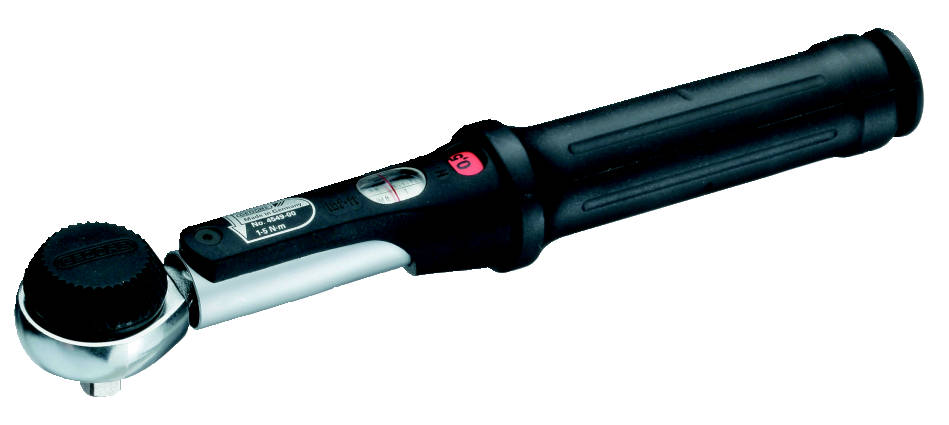

Klucze dynamometryczne TSN SLIPPER 3-125 N.m
Zastosowanie:- Kontrolowane dociąganie śruby w zakresie 3 - 125 N.m
- Montaż w produkcji seryjnej lub na taśmie produkcyjnej
- Ekstremalnie długi okres użytkowania
Wykonanie:- Ustawiany na stałą wartość klucz dynamometryczny - bez skali
- Napęd czworokątny 1/4", 3/8" lub 1/2" z zabezpieczeniem kulkowym
- Ze zintegrowaną funkcją grzechotki do kontrolowanego dociągania w prawo
- Dokładność wyzwalania: tolerancja +/- 4% od wartości nastawionej
- Według DIN EN ISO 6789, w odniesieniu do spójności pomiarowej norm krajowych
- Precyzyjny mechanizm ślizga się przy osiągnięciu nastawionej wartości momentuw sposób wyczuwalny i słyszalny (kliknięcie) - przeciągnięcie nie jest możliwe
- Automatyczny powrót do pozycji wyjściowej
- 4 modele w zakresie 3 - 125 N.m
- Konstrukcja lekka, jednak stabilna i odporna na korozję
- Bardzo poręczny i zabezpieczony przed wyśliźnięciem się uchwyt gumowy
- Nastawienia konkretnej wartości można dokonać fabrycznie lub samodzielnie przy użyciu właściwego przyrządu kontrolnego
- Jeżeli zamawiany klucz ma być nastawiony na konkretną wartość, prosimy podać przy zamówieniu oczekiwaną wartość w N.m (cena na zapytanie)
- Zgodny z EPA (Electrostatic Protected Area), do stosowania w pomieszczeniach, w których może dojść do niebezpiecznego wyładowania elektrostatycznego
Zakres dostawy:- Klucze dynamometryczne typ TSN SLIPPER
- Narzędzie do nastawiania klucza
- Certyfikat kontroli zgodnie z DIN EN ISO 6789
- Dostawa w stabilnym opakowaniu kartonowym
